本设备用于线索自动盘卷，由盘卷机构、排线机构、测距机构、导向及固定机构、线径测量五部分组成。设备运行，盘卷机构提供动力，线索经过检测机构，检测超差则报警，并将缺陷处运动至操作区，配有夹紧机构辅助操作；线索经过测速机构，可实时检测线速；合格线索经自动排线机构，均匀布至工字盘完成自动盘卷。

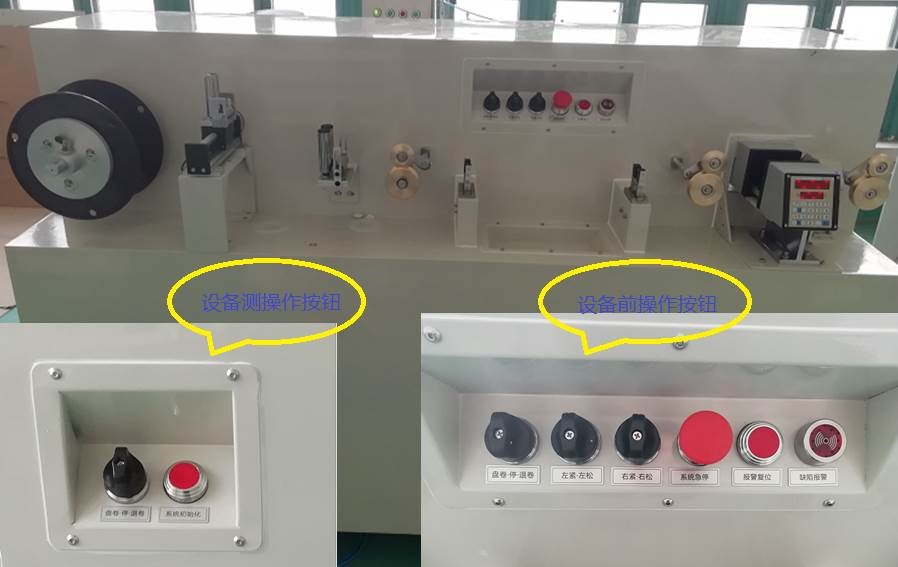

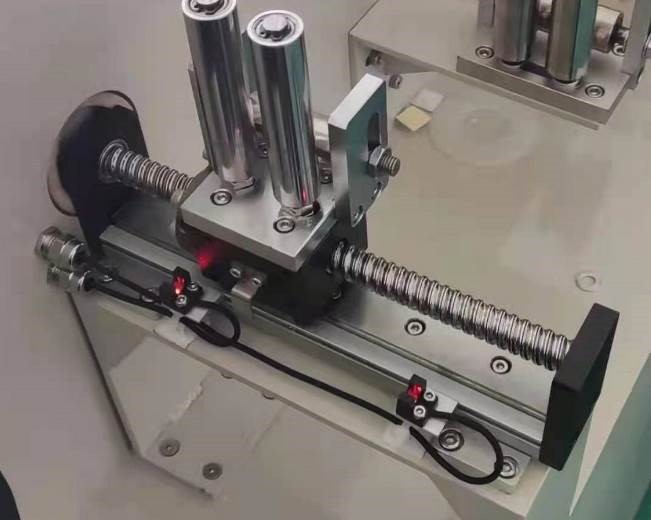

排线机构主要功能是实现自动排线。如下图所示：

　

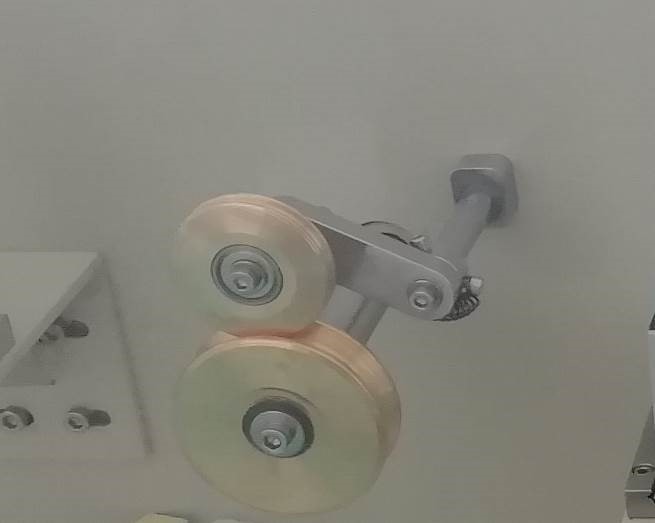

测距机构主要功能是监测线速及线长。如下图所示

　

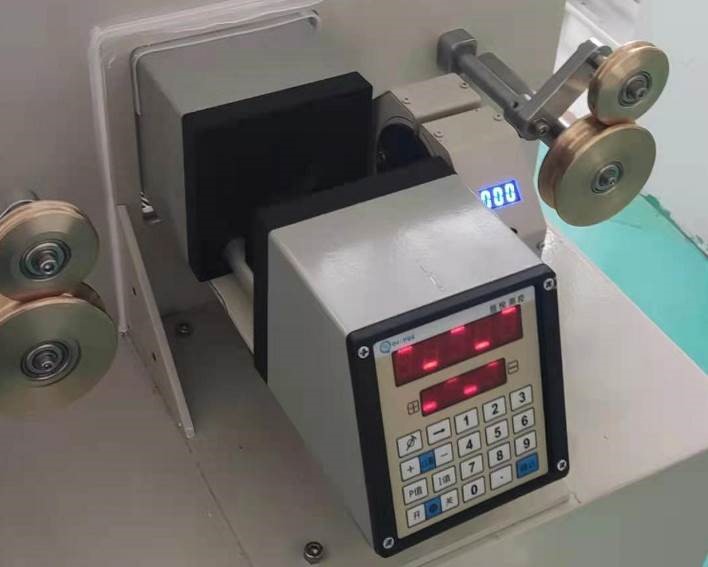

线索检测机构主要功能是监测线径变化及缺陷诊断。如下图所示

　

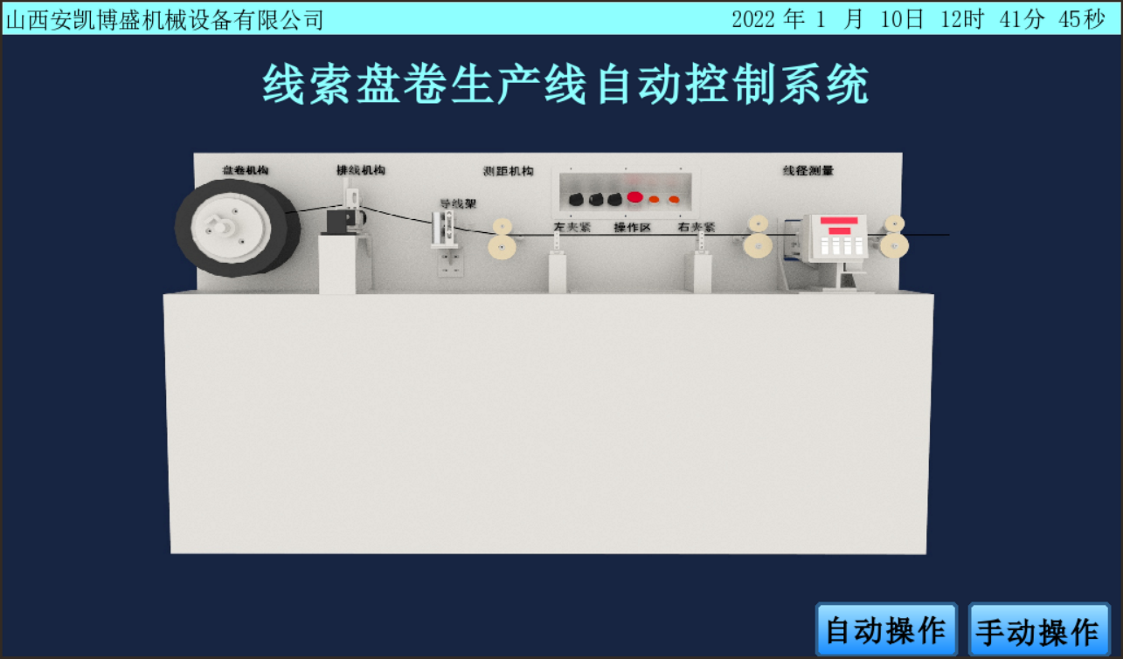

触摸屏系统开机初始主界面，显示整个线索盘卷生产线自动控制系统的工艺流程，如下图4所示

　

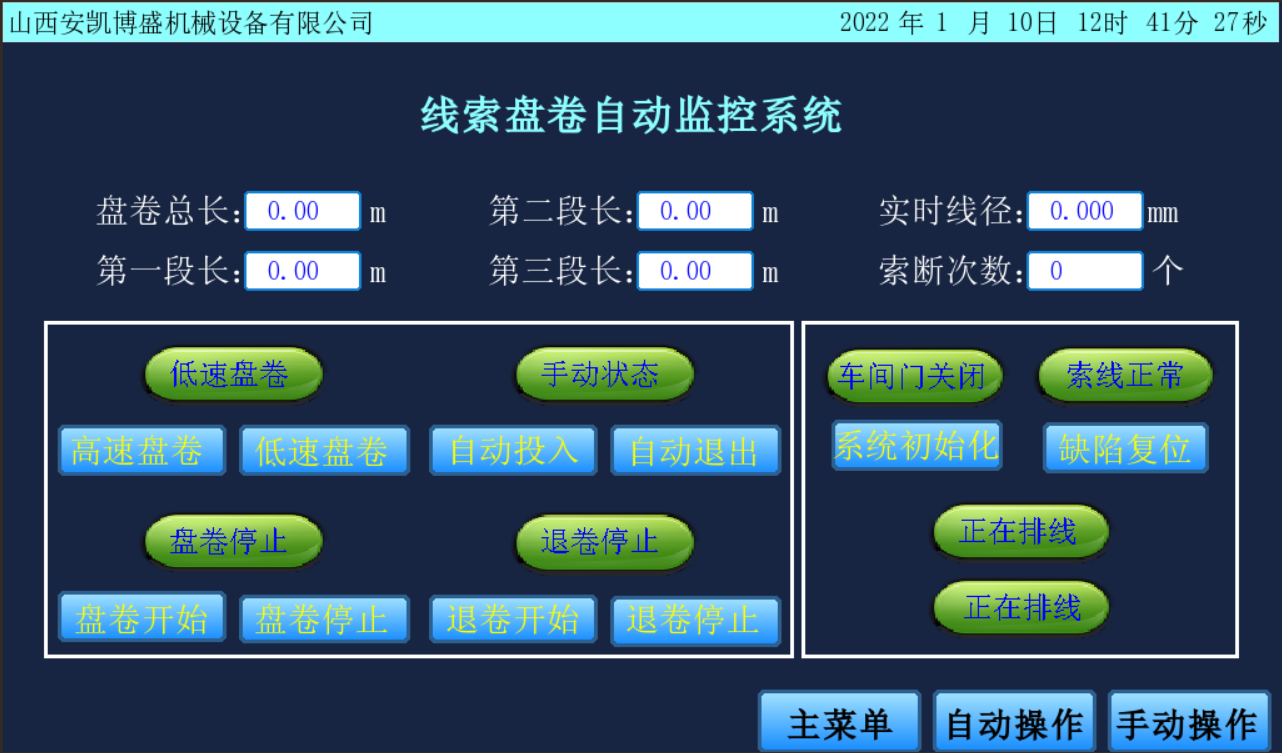

点击下面“自动操作”按钮，可进入线索盘卷自动操作系统界面，如下图所示
